合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 三元復(fù)合體系的界面擴(kuò)張黏彈性對(duì)水驅(qū)后殘余油的乳化作用——結(jié)論
> 液滴撞擊固體表面過(guò)程中黏度與表面張力系數(shù)變化(三)
> 酚胺樹(shù)脂聚醚型破乳劑分子結(jié)構(gòu)、濃度對(duì)油-水界面張力的影響——實(shí)驗(yàn)部分
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測(cè)定(二)
> 遼河油田原油的石油酸、石油堿組分萃取過(guò)程、結(jié)構(gòu)表征及界面張力測(cè)量——實(shí)驗(yàn)部分
> NaOL、HZ組合捕收劑對(duì)鋰輝石礦物浮選效果、表面張力影響(二)
> 交替型LB膜分析儀有哪些特點(diǎn)呢?
> Delta-8 動(dòng)物胃腸道體內(nèi)中藥物的溶解度的測(cè)定——結(jié)論、工具書(shū)類!
> R1336mzz(Z))純質(zhì)與POE潤(rùn)滑油組成的混合物的表面張力測(cè)定
> 微流控器件結(jié)構(gòu)對(duì)水/水微囊形成過(guò)程、界面張力的影響規(guī)律(四)
推薦新聞Info
-
> 生物表面活性劑產(chǎn)生菌的篩選及對(duì)PAHs污染環(huán)境的修復(fù)效果研究(四)
> 生物表面活性劑產(chǎn)生菌的篩選及對(duì)PAHs污染環(huán)境的修復(fù)效果研究(三)
> 生物表面活性劑產(chǎn)生菌的篩選及對(duì)PAHs污染環(huán)境的修復(fù)效果研究(二)
> 生物表面活性劑產(chǎn)生菌的篩選及對(duì)PAHs污染環(huán)境的修復(fù)效果研究(一)
> 表面活性劑生物降解度測(cè)定方法種類及表面張力法的優(yōu)勢(shì)——結(jié)果與分析、結(jié)論
> 表面活性劑生物降解度測(cè)定方法種類及表面張力法的優(yōu)勢(shì)——摘要、實(shí)驗(yàn)部分
> 炔屬二醇表面活性劑對(duì)環(huán)氧灌漿材料漿液性能、灌體的滲透性影響(二)
> 炔屬二醇表面活性劑對(duì)環(huán)氧灌漿材料漿液性能、灌體的滲透性影響(一)
> 羧酸鹽型Gemini表面活性劑GAC-31合成條件及表、界面活性研究(二)
> 羧酸鹽型Gemini表面活性劑GAC-31合成條件及表、界面活性研究(一)
揭示界面張力在鈣鈦礦晶體生長(zhǎng)過(guò)程中作用機(jī)理
來(lái)源:材料科學(xué)與工程 瀏覽 889 次 發(fā)布時(shí)間:2024-04-29
金屬鹵化物鈣鈦礦材料以其優(yōu)異的光電半導(dǎo)體性能而被廣泛應(yīng)用于光電器件的研究,如太陽(yáng)能電池、光電探測(cè)器、激光器、發(fā)光二極管和晶體管等。當(dāng)前,多數(shù)鈣鈦礦基光電器件以多晶薄膜制備為主。與單晶相比,多晶薄膜表現(xiàn)出較差的電荷傳輸特性,并且容易發(fā)生化學(xué)降解。此外,鈣鈦礦單晶因其無(wú)擴(kuò)展缺陷(晶界)而具有許多優(yōu)點(diǎn),包括高遷移率,長(zhǎng)復(fù)合壽命,低離子遷移率和高穩(wěn)定性。
對(duì)于鈣鈦礦材料結(jié)晶,各國(guó)研究者已經(jīng)開(kāi)發(fā)了多種策略,包括逆溫結(jié)晶,反溶劑蒸汽輔助結(jié)晶,配體輔助結(jié)晶,液相分離誘導(dǎo)結(jié)晶,高溫熔融生長(zhǎng)和液相降溫結(jié)晶方法。其中,基于溶液的鈣鈦礦結(jié)晶方法是常用的選擇。然而,在溶液中快速生長(zhǎng)高質(zhì)量的鈣鈦礦單晶依然面對(duì)諸多挑戰(zhàn)。在控溫結(jié)晶法中,熱對(duì)流容易擾亂結(jié)晶秩序而形成大量缺陷。在反溶劑或配體輔助結(jié)晶法中,雖然排除了溫度梯度的干擾,但精準(zhǔn)控制反溶劑擴(kuò)散難度較大。
此外,反溶劑引起的區(qū)域的溶解度不均勻,易造成溶液組分的偏差,影響晶體質(zhì)量。液相分離誘導(dǎo)結(jié)晶方法通過(guò)室溫緩慢蒸發(fā)溶劑來(lái)能夠制備出高質(zhì)量的MAPbBr3單晶,但溶劑擴(kuò)散緩慢,限制了單晶的生長(zhǎng)速度。
基于以上挑戰(zhàn),山東大學(xué)空間科學(xué)與物理學(xué)院空間科學(xué)攀登團(tuán)隊(duì)行星科學(xué)課題組在系統(tǒng)研究界面張力對(duì)鈣鈦礦結(jié)晶過(guò)程作用機(jī)理的基礎(chǔ)上,開(kāi)發(fā)了一種PDMS(聚二甲基硅氧烷)輔助溫度梯度晶體生長(zhǎng)技術(shù)(PTG)。

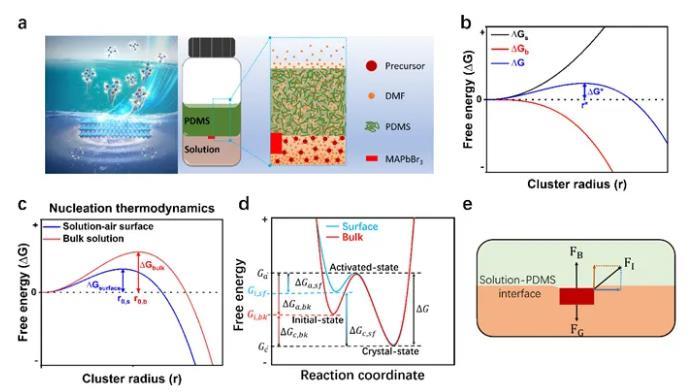

圖1. MAPbBr3鈣鈦礦結(jié)晶與晶體生長(zhǎng)。(a) PDMS輔助結(jié)晶原理圖;(b) 形核半徑與自由能的關(guān)系;(c) 溶液的表面和內(nèi)部的形核半徑的比較;(d)生長(zhǎng)過(guò)程中自由能變化圖解;(e)界面懸浮生長(zhǎng)的力學(xué)圖解。
利用PTG技術(shù),課題組能夠快速制備出了高質(zhì)量的MAPbBr3鈣鈦礦單晶。該單晶展現(xiàn)出紀(jì)錄級(jí)的最窄XRD搖擺曲線半峰寬0.00806o,以及1002 ns的長(zhǎng)載流子壽命和4.25×109 cm-3超低缺陷態(tài)密度。利用自產(chǎn)的MAPbBr3鈣鈦礦單晶制作的X射線探測(cè)器,實(shí)現(xiàn)了7275μC Gy-1 cm2的高靈敏度和0.67μGy-1的低探測(cè)極限。該課題組的研究工作首次揭示界面張力在鈣鈦礦晶體生長(zhǎng)過(guò)程中作用機(jī)理,為高質(zhì)量鈣鈦礦單晶的快速制備提供了一種有效可行的方法,也為深空高能射線探測(cè)器的研制提供了一種新的選擇。
相關(guān)研究成果以“Interface Tension Assisted Temperature-Gradient Crystallization for High-Quality MAPbBr3 Perovskite Single Crystals with Low Defect Density”為題目,以研究論文的形式發(fā)表在ACS Applied Material&Interfaces。
